Ford Fiesta: Substituição de lâmpadas - 4 portas

Ford Fiesta / Manutenção / Substituição de lâmpadas - 4 portas

CUIDADOS

Desligue as luzes e a ignição.

Deixe a lâmpada incandescente esfriar antes de removê-la.

Não toque no vidro da lâmpada incandescente.

Nota: Só instale lâmpadas incandescentes da especificação correta.

Nota: As instruções a seguir descrevem como remover as lâmpadas incandescentes. Instale as peças de reposição na ordem inversa salvo especificação em contrário.

Lâmpada do farol

Nota: Remova as coberturas para acessar as lâmpadas incandescentes.

Lâmpada do farol

A.    Marcador lateral

B.    Lâmpada do farol baixo

C.    Lâmpada do farol alto

D.    Luz de seta

Marcador lateral

1. Remova a lâmpada do farol. Consulte Removendo um farol

Marcador lateral

2. Remova o soquete da lâmpada.

3. Remova a lâmpada.

Lâmpada do farol baixo

1. Remova a lâmpada do farol. Consulte Removendo um farol

Lâmpada do farol baixo

2. Retire a tampa.

3. Desconecte o conector elétrico.

4. Solte o grampo e remova a lâmpada incandescente.

Nota: Não toque no vidro da lâmpada incandescente.

Lâmpada do farol alto

1. Remova a lâmpada do farol. Consulte Removendo um farol

Lâmpada do farol alto

2. Retire a tampa.

3. Gire a lâmpada no sentido anti-horário e remova-a.

Nota: Não toque no vidro da lâmpada incandescente.

Luz indicadora de direção

1. Remova a lâmpada do farol. Consulte Removendo um farol

Luz indicadora de direção

2. Gire o soquete da lâmpada no sentido anti-horário e retire-o.

3. Pressione gentilmente a lâmpada no suporte, gire-a no sentido anti-horário e remova-a.

Repetidor lateral

Repetidor lateral

1. Pressione a lateral da tampa para liberar os clipes.

2. Retire a tampa.

Repetidor lateral

3. Remova a lâmpada e o suporte.

Remova a lâmpada.

Faróis de neblina dianteiros

Faróis de neblina dianteiros

1. Remova os clipes de retenção para ter acesso à montagem da lâmpada.

Faróis de neblina dianteiros

Nota: Não é possível separar a lâmpada do farol de neblina de seu suporte.

2. Remova a tampa utilizando uma ferramenta adequada.

3. Remova os parafusos.

4. Retire a lâmpada.

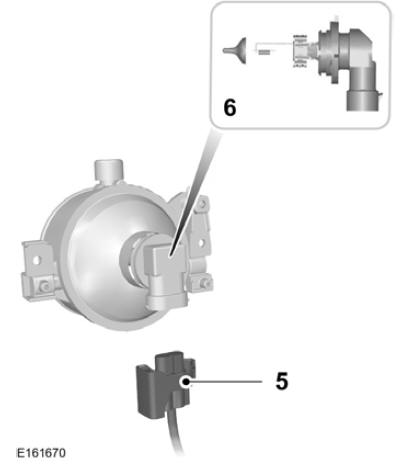

Faróis de neblina dianteiros

5. Desconecte o conector elétrico.

6. Gire o soquete da lâmpada no sentido anti-horário e retire-o.

Lâmpadas traseiras

Luzes indicadoras de freio, de traseira e de direção

1. Remova o acabamento e desligue o conector elétrico.

2. Solte a porca-borboleta e, cuidadosamente, retire a lâmpada traseira.

Luzes indicadoras de freio, de traseira e de direção

3. Solte o suporte da lâmpada e remova-a.

4. Remova a lâmpada.

Luzes indicadoras de freio, de traseira e de direção

Luz de ré

Luz de ré

1. Remova o painel de acabamento e desligue o conector elétrico.

Luz de ré

2. Solte a porca-borboleta e, cuidadosamente, retire a lâmpada traseira.

Luz de ré

3. Gire o soquete da lâmpada no sentido anti-horário e retire-o.

4. Remova a lâmpada.

Lâmpadas da luz de freio central superior

Nota: A placa LED não é um item de manutenção, consulte seu Distribuidor Ford se ela apresentar defeito.

Lâmpada da placa de licença

Lâmpada da placa de licença

1. Cuidadosamente solte o grampo de mola.

2. Retire a lâmpada.

3. Gire a lâmpada no sentido anti-horário e remova-a.

Lâmpada interna

Lâmpada interna

1. Remova a lâmpada cuidadosamente.

2. Gire o soquete da lâmpada no sentido anti-horário e retire-o.

3. Remova a lâmpada.

Luzes de leitura

Luzes de leitura

1. Remova a lâmpada cuidadosamente.

2. Gire o soquete da lâmpada no sentido anti-horário e retire-o.

3. Remova a lâmpada.

Luz do porta-malas, luz do assoalho e do porta-malas

Luz do porta-malas, luz do assoalho e do porta-malas

1. Cuidadosamente retire a lâmpada.

2. Remova a lâmpada.
