Ford Fiesta: Substituição de lâmpadas - 5 portas

CUIDADOS

Desligue as luzes e a ignição.

Deixe a lâmpada incandescente esfriar antes de removê-la.

Nota: Só instale lâmpadas incandescentes da especificação correta.

Nota: As instruções a seguir descrevem como remover as lâmpadas incandescentes. Instale as peças de reposição na ordem inversa salvo especificação em contrário.

Lâmpada do farol

Nota: Remova as coberturas para acessar as lâmpadas incandescentes.

A.   Lâmpada do farol baixo

B.    Farol alto e lâmpada lateral

C.    Luz de seta

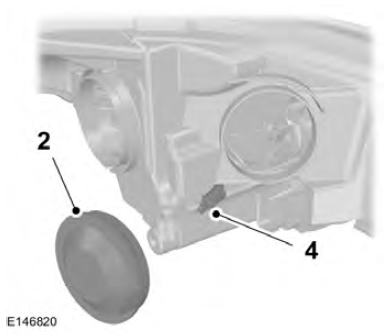

Lâmpada do farol baixo

1. Remova a lâmpada do farol. Consulte Removendo um farol

2. Retire a tampa.

3. Desconecte o conector elétrico.

4. Solte o grampo e remova a lâmpada incandescente.

Nota: Não toque no vidro da lâmpada incandescente

Lâmpada do farol alto

1. Remova a lâmpada do farol. Consulte Removendo um farol

2. Retire a tampa.

3. Gire a lâmpada no sentido anti-horário e remova-a.

Nota: Não toque no vidro da lâmpada incandescente.

Lâmpada lateral

1. Remova a lâmpada do farol. Consulte Removendo um farol

2. Retire a tampa.

3. Remova o soquete da lâmpada.

4. Remova a lâmpada.

Luz indicadora de direção

1. Remova a lâmpada do farol. Consulte Removendo um farol

2. Gire o soquete da lâmpada no sentido anti-horário e retire-o.

3. Pressione gentilmente a lâmpada no suporte, gire-a no sentido anti-horário e remova-a.

Repetidor lateral

1. Pressione a lateral da tampa para liberar os clipes.

2. Retire a tampa.

3. Remova o soquete da lâmpada.

Remova a lâmpada.

Faróis de neblina dianteiros

1. Remova os clipes de retenção para ter acesso à montagem da lâmpada.

Nota: Não é possível separar a lâmpada do farol de neblina de seu suporte.

2. Remova a tampa utilizando uma ferramenta adequada.

3. Remova os parafusos.

4. Retire a lâmpada.

5. Desconecte o conector elétrico.

6. Gire o soquete da lâmpada no sentido anti-horário e retire-o.

Nota: Não toque no vidro da lâmpada incandescente.

Lâmpadas traseiras

1. Remova os parafusos.

2. Retire a vedação do porta-malas.

3. Remova o carpete.

4. Remova a porca borboleta.

5. Desconecte o conector elétrico.

6. Gire o soquete da lâmpada no sentido anti-horário e retire-o.

7. Pressione gentilmente a lâmpada no suporte, gire-a no sentido anti-horário e remova-a.

A.     Indicador

B.     Traseira e freio

C.     Ré

Lâmpadas da luz de freio central superior

Nota: Estas não são itens de manutenção, consulte seu Distribuidor Ford se elas apresentarem defeito.

Lâmpada da placa de licença

1. Cuidadosamente solte o grampo de mola.

2. Retire a lâmpada.

3. Remova a lâmpada.

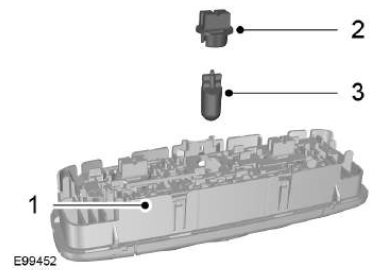

Lâmpada interna

1. Remova a lâmpada cuidadosamente.

2. Gire o soquete da lâmpada no sentido anti-horário e retire-o.

3. Remova a lâmpada.

Luzes de leitura

1. Remova a lâmpada cuidadosamente.

2. Gire o soquete da lâmpada no sentido anti-horário e retire-o.

3. Remova a lâmpada.

Luz do porta-malas, luz do assoalho e da porta do portamalas

1. Cuidadosamente retire a lâmpada.

2. Remova a lâmpada.

Tabela de especificações de lâmpadas

Nota: Em alguns veículos as lâmpadas são LEDs. Estas não são itens de manutenção, consulte seu Distribuidor Ford se elas apresentarem defeito.
